Das ISO/OSI-Modell (Teil 1) - Fachinformatiker-Podcast #4

5.416 Aufrufe

In der vierten Episode des Fachinformatiker-Podcasts gibt es eine allgemeine Einführung in das OSI-Referenzmodell und seine erste Schicht.




Fachinformatiker-Podcast #4: Das ISO/OSI-Modell (Teil 1) (Länge ca. 32 Minuten, Größe ca. 13 MB)




Allgemeines

  • Das ISO-/OSI-Modell ist ein herstellerunabhängiges Referenzmodell in Form einer Schichtenarchitektur für Kommunikationssysteme.
  • Es beschreibt die Netzwerkkommunikation von der konkreten Bitübertragung z.B. über ein Glasfaserkabel bis hin zu den Anwendungen, die abstrakte Befehle austauschen.
  • Die Schichten stellen der jeweils darüber liegenden Schicht über definierte Schnittstellen ihre Dienste bereit.
  • Die Schichten 1 bis 4 sind die transportorientierten Schichten, 5 bis 7 die anwendungsorientierten Schichten.

Bitübertragungsschicht (Physical Layer)

  • Wie kommen die Daten physikalisch vom Sender zum Empfänger? Beispiele: Glasfaser, Kupferkabel, Funk.
  • Einheit: Bit
  • Hardware: Repeater, Hub, Kabel, Antenne.
  • Protokolle: Ethernet, RS-232 (serielle Schnittstelle), IEEE 802.11 (WLAN)



Hast du noch etwas zu ergänzen? Dann immer her mit deinen Anmerkungen! :-D



Alle bisherigen und auch die zukünftigen Episoden des Podcasts bekommst du über den RSS-Feed auch im Podcatcher deiner Wahl: http://fiae.link/FIPodcastRSS



7 Kommentare


Empfohlene Kommentare

Für die, die noch die Prüfung zu absolvieren haben, wären die Namen der Schichten vielleicht nicht verkehrt. Und evtl. ein paar Eselsbrücken dazu, um sie sich zu merken. Hat mir zumindest sehr geholfen. Am Namen der Schicht kann man, meiner Meinung nach, auch ableiten, was die Schicht macht.



Meine Eselsbrücke (Für die Englische Bezeichnung der Schichten):

Alle Pfarrer saufen Tequilla nach der Predigt.

Diesen Kommentar teilen


Link zu diesem Kommentar

Während meiner Ausbildung wurde Wert darauf gelegt, dass ich diverses Wissen im Schlaf, sowie Vorwärts und/oder Rückwärts aufsagen kann.

Das OSI-Modell war eines davon. Es war weder verkehrt noch hat es geschadet. Wichtig ist allerdings die Tatsache, dass das so nicht einfach auf den heutigen Stand übertragbar ist.

Zum OSI-Modell gibt es einige Eselbrücken, allerdings konnte ich mir keine davon merken. Mir hat es geholfen, indem ich mir eine Skizze gemacht habe, die ich verstanden hatte. (Nicht die unten Abgebildete)

Für die Mitazubis und meinem Ausbilder war die ziemlich kryptisch, aber es kam darauf an, dass es nicht die anderen verstehen, sondern ich.

Wenn man sich damit ein wenig auseinander setzt, ist jede Aufgabe der Schichten eigentlich ziemlich einfach aus dem Namen ableitbar und das Wichtigste, es ist auch noch logisch.

Im Prinzip läuft die Kommunikation von System A jede Schicht nach unten und bei System B wieder von Unten nach Oben. Die unten stehende Zeichnung habe ich irgendwann mal in der Ausbildung gemacht. Jede Schicht kommuniziert - nicht technisch gesprochen - nur mit der gleichen Schicht des anderen Systems.

So kann die Data-Link schicht nichts mit der IP anfangen, diese Information wir dann logischerweise erst wieder in der Network-Layer verarbeitet.


Grundsätzlich würde ich jedem dazu raten, dass er das OSI-Modell in Englisch kann. Warum? Einfach meine persönliche Vorliebe :-)

Diesen Kommentar teilen


Link zu diesem Kommentar

Gute Antwort, Asura,

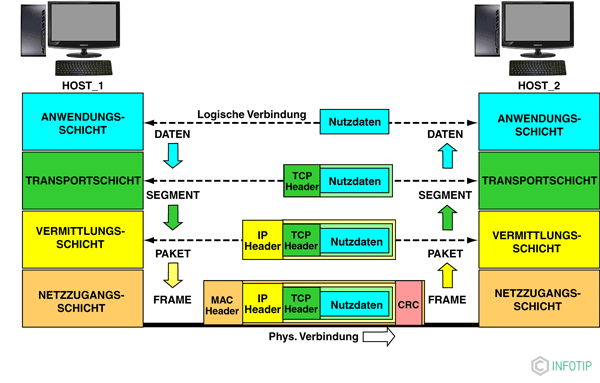

meine Ausbildung ist schon sehr lange her, aber ich weiss noch ziemlich genau an welcher Stelle es damals beim Verständnis "Klick" gemacht hat. Nämlich als jemand mal ein Bild aufgezeigt das jede Art von TCP/IP Kommunikation diese Layer durchläuft, also z.B. auch wenn ich von meinem PC (Host 1) meinem Nachbarn (in der BS) eine E-Mail schicke werden sowohl auf meiner Seite, also auch bei ihm (Host 2) alle sieben Layer durchlaufen. Klingt vielleicht zu simpel, aber bis dahin hatte ich das Modell als sehr theoretisch empfinden. Dieses sehr praktische Bild hat dann zum Verständnis weitergeholfen, und danach war es auch logisch, so wie du sagst.




Das Bild ist von: http://kompendium.infotip.de/netzwerktechnologie-2-referenzmodelle-und-protokolle.html.

Diesen Kommentar teilen


Link zu diesem Kommentar

Hi ich hab mir heute die erste Folge angehört zu Thema Sicherungsschicht.

Als Erstes wirklich angenehme Stimme, das ist schon mal Top. Außerdem erkennt man genau, dass der Stefan wirklich Ahnung hat von dem was er da spricht. Ich überlege ja selbst einen Podcast aufzubauen, weil es einfach Themen gibt, die man meines Erachtens weiter geben sollte. So das mehrere Leute davon profitieren. Die ganze Folge hatte ich das Gefühl, das mir wirklich etwas vermittelt wird. Nicht lehrerhaft, sondern so als ob einem das ein guter Freund oder Kumpel erzählt, der halt in der IT arbeitet. Also richtig coole Sache wirklich. Weiter so
