Digitaltechnik Zähler!


Empfohlene Beiträge

Hy ich habe hier ein Problem mit meinem Zähler.

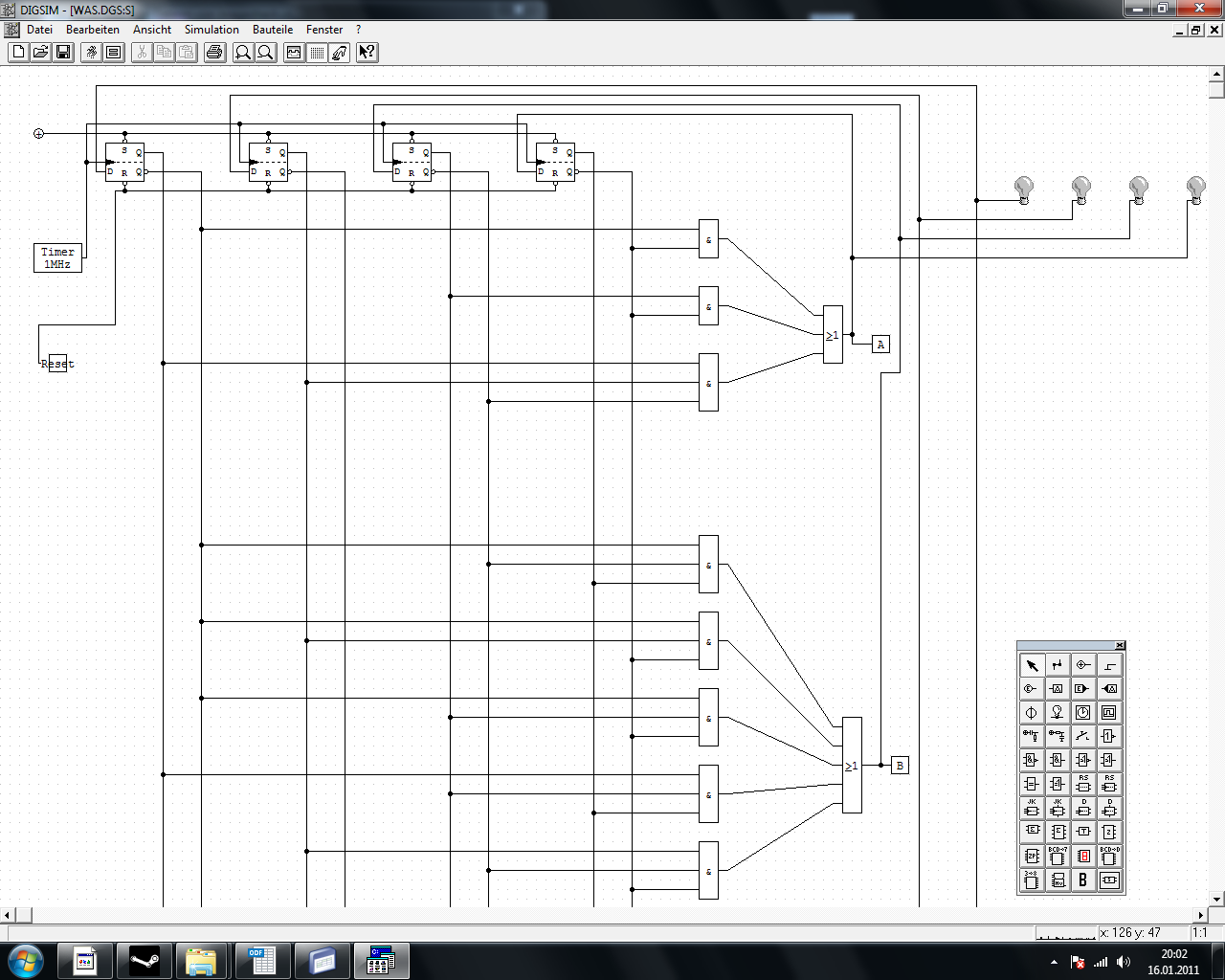

Ich habe ein 4-bit Zähler mit D-Flip Flops im Programm Digsim gebaut.

Er soll die Zahlen 0,1,2,3,4,11,12,13,14,15,5,6,7,8,9,10,0,1....... in einem synchronen Takt anzeigen lassen.


Ist irgendwie meine Schaltung falsch verbunden oder sind es eher die einzelnen Ausgänge A,B,C,D ?

A = |A*|D + A*|C*D + |B*|C*D + A*|B*D + = ODER * = UND

Stimmt der Ausgang?

Meine Wahrheitstabelle sieht so aus:

D C B A D* C* B* A*

0 0 0 0 -----> 0 0 0 1

0 0 0 1 -----> 0 0 1 0

0 0 1 0 -----> 0 0 1 1

0 0 1 1 -----> 0 1 0 0

0 1 0 0 -----> 1 0 1 1

1 0 1 1 -----> 1 1 0 0

1 1 0 0 -----> 1 1 0 1 usw.... bis 0 0 0 0

D* C* B* A* sind mein Ausgänge von den jeweiligen D-Flip Flops.

Ist die Wahrheitstabelle korrekt?

Bitte um Hilfe !!

Danke


Link zu diesem Kommentar
Auf anderen Seiten teilen

Ist irgendwie meine Schaltung falsch verbunden oder sind es eher die einzelnen Ausgänge A,B,C,D ?
Dein Screenshot zeigt nur einen Teil der Schaltung.

Stimmt der Ausgang?
Nein.

Ist die Wahrheitstabelle korrekt?
Wie soll das jemand beantworten, wenn du nicht mal die halbe Tabelle zeigst?

Zeig bitte die komplette Wahrheitstabelle sowie die daraus gebildeten DNF. Dann kann man dazu etwas sagen.

Link zu diesem Kommentar
Auf anderen Seiten teilen
