Subnetze verbinden


drspace

Empfohlene Beiträge

Mein Problem ist, das ich gern 3 Subnetze miteinander verbinden möchte.

Aufbau:

Subnetz 1: Fritzbox 7141 mit DSL Anschluß, hinten dran als Repeater ein 7270

direkt an der 7141 sind 2 PC per LAN und eine Mediabox per LAN, dazu ein Laptop per WLAN und NAS Server.

Subnetz 2: Fritzbox 7140 mit DSL Anschluß, angeschloßen 2 Laptop per WLAN

Subnetz 3: Linksys RV042 dahinter ein PC per LAN, der Linksys ist auch per LAN verbunden mit dem Repeater aus sub1 und Router sub2. Dieser wird zur Bündelung über Loadbalancing der beiden DSL Anschlüße genutz.

Das Problem: Ich möchte gern aus Sub1 auf Freigaben von Sub3 zugreifen und umgedreht. Sub2 kann außen vor bleiben da diese nur einen DSL Anschluß nutzen dürfen und für SUB 1 gilt das gleiche.

Eine Lösung wie die Routingtabellen auf den Fritzboxen aussehen sollten wäre sehr schön.

Sub1 = Box 7141= 178.1

--------PC1 und PC2 178.10 und 11

--------Laptop 1 und 2 per DHCP 178.12 und 13

--------Mediabox 178.15

--------Repeater 178.3

--------NAS-Server 178.4

Sub 2 = Box 7140 = 179.2

Sub 3 = Linksys RV042

--------WAN1 = 178.14

--------WAN2 = 179.20

--------LAN 182.5

--------PC 3 = 182.30

Danke schon mal für die Hilfe

Link zu diesem Kommentar
Auf anderen Seiten teilen

Male das ganze doch mal bitte auf, und gebe die kompletten Adressbereiche an - sowie was für eine Subnet-Mask du dort jeweils verwendest.

Mit den gegebenen Informationen kann man dir nicht wirklich helfen - zudem ist die Beschreibung doch recht konfus - genau wie der Aufbau - falls ich es denn richtig verstanden habe. :rolleyes: 178.1 u.s.w. sind KEINE IP-Adressen.

Genauso ist mir schleierhaft, bzw geht dies aus deiner Ausführung nicht hervor, wieso du vom EVO42 an den 7270 als Repeater dran gehst und nicht direkt an die 7141 - und wieso du nicht die 7270 für den Internetzugang nutzt, wo sie doch eigentlich performanter sein sollte...

Link zu diesem Kommentar
Auf anderen Seiten teilen

Mein Aufbau soll so funktionieren, das ich von PC1 auf PC2 und PC3 und auf den NAS zugreifen soll. Mediabox in Wohnung1 soll auf NAS zugreifen können.

PC3 in Wohnung 2 soll auf PC1, PC2, Mediabox und NAS zugreifen können. Wohnung 1 soll nur DSL1 nutzen können. Wohnung 2, alle über WLAN dann DSL2. PC3 ist der einzige der DSL1 und DSL2 nutzen können soll

((((((Genauso ist mir schleierhaft, bzw geht dies aus deiner Ausführung nicht hervor, wieso du vom EVO42 an den 7270 als Repeater dran gehst und nicht direkt an die 7141 - und wieso du nicht die 7270 für den Internetzugang nutzt, wo sie doch eigentlich performanter sein sollte...)))))

Das lag daran das die 7270 später dazu kam und ein LANkabel nicht möglich ist. Die beiden Geräte waren per Yagi verbunden, wurde aber jetzt getauscht und eine Antenne wurde getauscht und funktioniert wieder.

Hab nämlich mal probiert alle in ein Subnetz zu stecken und da ging gleich nix mehr.

Deshalb, wie kann ich das zum funktionieren bringen?

Gruß und danke schon mal



Link zu diesem Kommentar
Auf anderen Seiten teilen

Also sind die 7141 und die 7270 per WLAN verbunden?

Ein einfacher Netzwerkplan hätte das direkt gezeigt.... :rolleyes: Nur weil es z.B. ein ein Repeater ist, weiss man ja noch nicht, wie es wodran angeschlossen ist.

Wo jetzt genau welches Interface ist weiss ich aber noch immer nicht so genau, bzw die Zuordnung von den IP-Adressen jeweils - und habe ich auch ehrlich gesagt keine Lust mir da aus dem Text rauszufriemeln - vor allem nicht, weil ich mir nicht sicher bin, ob ich den Aufbau überhaupt richtig verstanden habe.

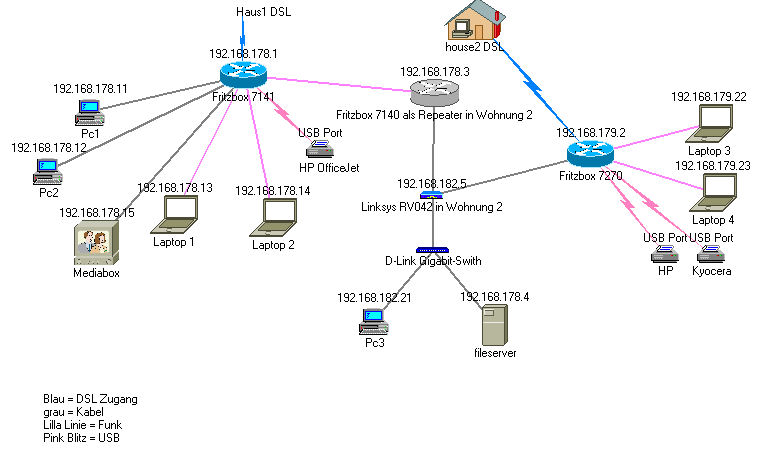

Erstelle doch bitte einfach mal einen Netzplan, in dem die IP-Adressen und die Interfaces der einzelnen Geräte aufgeführt sind, so dass mans ich das nciht alles mühsam zusammensuchen muss. Dann sollte das sofort klar werden, wie das aussehen soll und welche Routen benötigt werden. (Zum Netzplan erstellen bietet sich z.B. der Packet Tracer an, networknotepad, Visio, oder auch zur not MsPaint.

Sorry, aber aus deinen Notitzen kann ich nicht wirklich viel entnehmen. Besonders kommt es mir so vor, als ob du da die 7140 mit der 7141 verwechselst.

Link zu diesem Kommentar
Auf anderen Seiten teilen

Danke dir schon mal für den guten Tipp mit dem Programm. Ist echt spitze. Wenn ich jetzt noch wüsste wie es genau funktioniert wäre ich wahrscheinlich noch schlauer. Aber ich hab es dir mal aufgezeichnet und beschriftet. Vielleicht ist´s jetzt ersichtlicher was ich meine mit PC1 und 2 dürfen auf PC3 zugreifen können. Die Mediabox soll von PC3 ansprechbar sein. Der Fileserver muss von allen ansprechbar sein. Nur PC3 hat die Berechtigung beide DSL-Anschlüße zu nutzen, deshalb auch hinter dem linksys.

Bist mir jetzt schon ne Große Hilfe.


Link zu diesem Kommentar
Auf anderen Seiten teilen

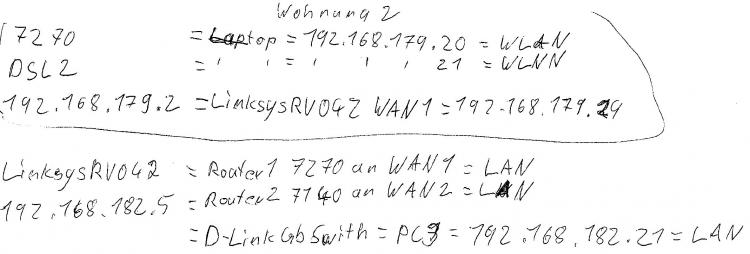

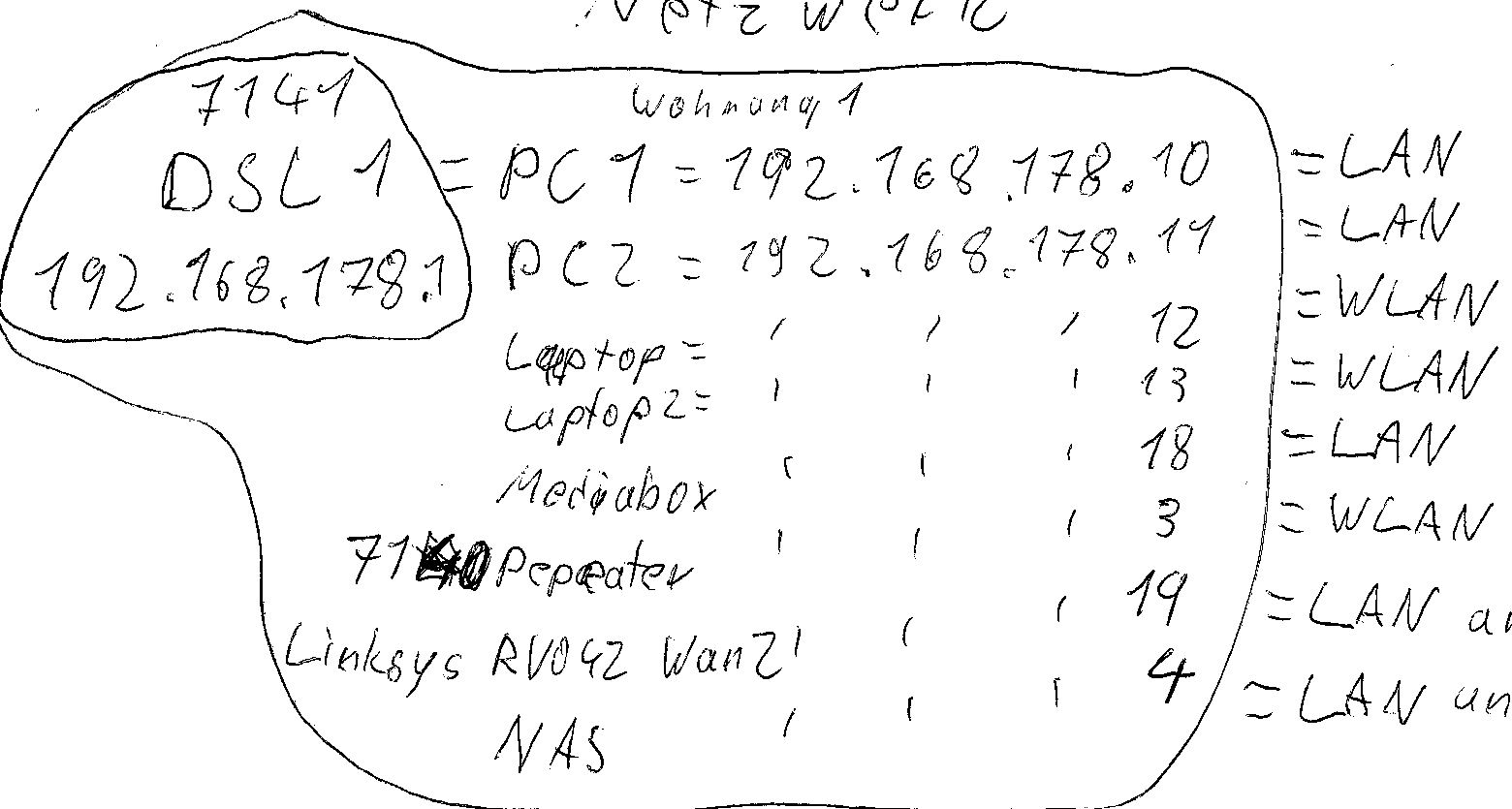

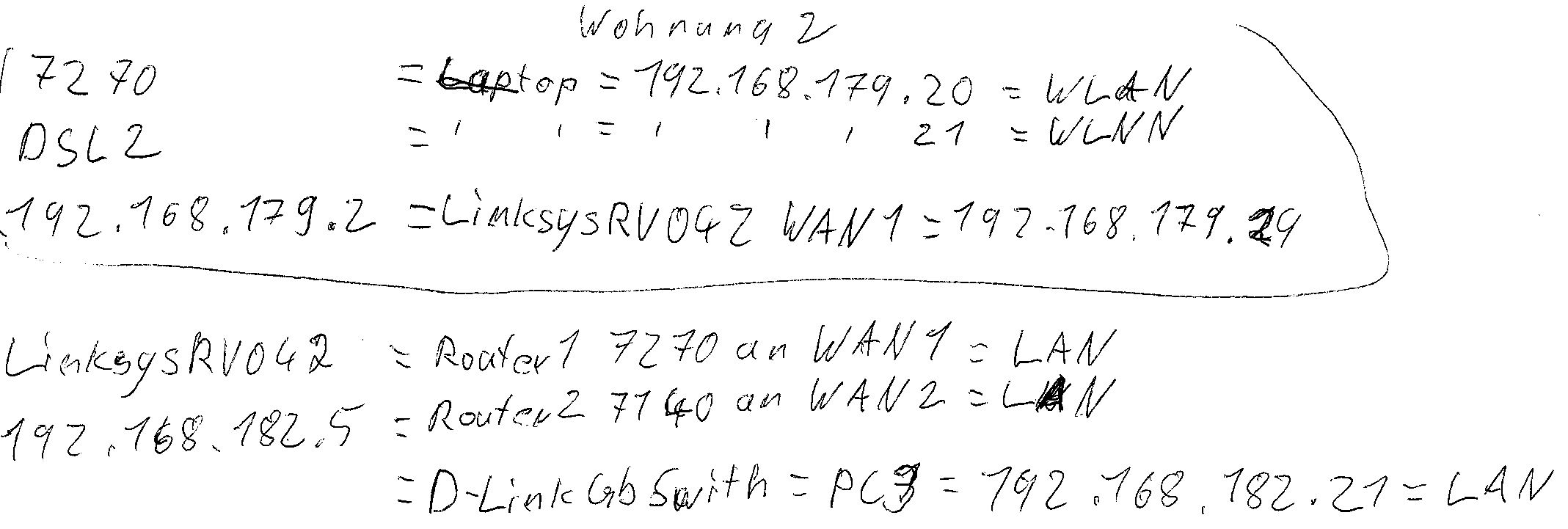

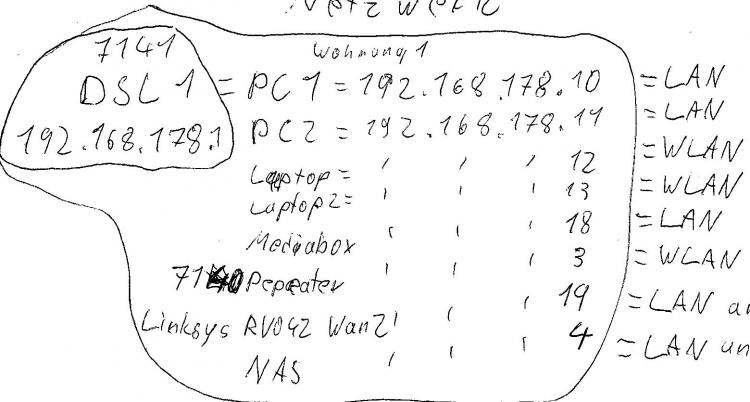

Hallo,

es fehlt leider immer noch die Hälfte der relevanten Adressen. Deine Router müssten mindestens zwei Adressen besitzen (je direkt verbundenem Subnetz eine Adresse). Ausserdem ist mir unklar, wie PC3 entscheidet (bzw. der Linksys-Router an dem PC3 hängt), welchen Weg er ins Internet nimmt. Ich nehme mal an, dass PC3 nur eine Default-Route besitzt, die auf das Interface des RV042 zeigt. Wie trifft dieser seine Routingentscheidung?

Nic

Link zu diesem Kommentar
Auf anderen Seiten teilen

Hallo,

es fehlt leider immer noch die Hälfte der relevanten Adressen. Deine Router müssten mindestens zwei Adressen besitzen (je direkt verbundenem Subnetz eine Adresse). Ausserdem ist mir unklar, wie PC3 entscheidet (bzw. der Linksys-Router an dem PC3 hängt), welchen Weg er ins Internet nimmt. Ich nehme mal an, dass PC3 nur eine Default-Route besitzt, die auf das Interface des RV042 zeigt. Wie trifft dieser seine Routingentscheidung?

Nic

Stimmt, hatte es gesehen. Also die Fritzboxen haben natürlich nicht die Möglichkeit auf die einzelnen LAN-Ports IP´s zu verteilen. Der Linksys hat zwei WAN-Ports die Jeweils WAN1 = 192.168.179.19 und WAN2 = 192.168.178.19

PC3 trifft keine Entscheidungen selbst. Er hat den DNS Server und Gateway 192.168.182.5. Der linksys entscheidet über Loadbalacing wie die Leitungen belegt werden sollen. Wenn also DSL2 unter Volllast steht wird versucht noch DSL1 zu nutzen. Ansonsten gern Fragen stellen oder mir mal entweder mti dem Networknotepad aufzeigen wie es aus zu sehen hat.

Wie schon geschrieben hab ich versucht alle ins selbe Subnetz zu stecken und dann dirkt auf die DNS zu verweisen. Leider kann ich dann auch nicht mehr die anderen Router kontrollieren ud dies sollte von PC3 immer funktionieren.

Eins hab ich noch nicht eingebunden. Denn an der 7270 hängen zwei DECT Telefone dran und an der 7141 ein schnurgebundenes. Deshalb hatte ich eine Zeitlang auch die 7270 als Repeater benutzt, weil ich interne gespräche über eine Kurzwahl intern führen konnte und die DSL-Leitungen nicht belastet wurden. Wenn das ganze Netz wieder funktioniert würde ich die Telefongeschichte gern wieder einbinden.

Ansonsten fragt einfach was noch fehlt. oder wie ich das ganze lösen könnte.

Danke schon mal!

Link zu diesem Kommentar
Auf anderen Seiten teilen

Schon - nur durch die Prüfung (Forum zeitweise so langsam, dass ich es mir einfach nicht antun wollte zu posten) und weiteren Faktoren kam ich bisher nicht wieder dazu hier zu posten.

Also fangen wir mal an.

bei der 7141:

hier brauchst du nur eine Route ins Netz 192.168.182.0/24 mit dem Gateway 192.168.178.19 (das ist dein RV042).

Die Defaultroute sollte ja weiterhin ins Internet gehen.

Gateway für die an der 7141 hängenden PCs ist ebendiese

auf der 7140 brauchst du keine Route, da sie ja nur bridget/repeatet.

bei der 7270:

hier brauchst du eine Route ins Netz 192.168.182.0/24 mit dem Gateway 192.168.179.19 (dein RV042).

Gateway für die an ihr hängenden Schleppis ist ebendiese.

Auf dem RV042 musst du nur die beiden Routen ins Internet eintragen.

Gateway 1: 192.168.178.1 (die FB7141)

Gateway 2: 192.168.179.2 (die FB7270)

Die anderen Netze sind directly connected und sollten so erreicht werden können.

Ich weiss jetzt nicht, wie das bei dem gemacht wird, ob mit Nullrouten oder wie, aber das sollte ja herauszufinden sein.

Gateway für PC3 ist 192.168.18.25 (dein RV042).

Die beiden Laptops an der 7270 werden (falls nicht per Firewallregel o.ä. verboten) jedoch auch auf PC3 zugreifen können. Genauso auch die beiden Laptops an der 7141.

Link zu diesem Kommentar
Auf anderen Seiten teilen

  • 2 Wochen später...

Habe jetzt mal Zeit gefunden alles aus zu probieren. Leider bin ich nicht zu einem Erfolg gekommen.

Ich könnte echt druchdrehen. Warum funktioniert das nicht?

Jetzt hab ich als Alterniative überlegt, einfach mal alle in ein Subnetz zu packen. Dann könnte ich ja einfach die Laufwerke auf die man nicht so einfach zugreifen soll per Passwort sichern.

Nun sind zwar alle in einem Subnetz also im 192.168.178. ... Nun habe ich aber das Problem. Welchen Gateway trage ich in die Rechner ein? Denn für PC1 wäre Gateway 192.168.178.1 und DNS 192.168.178.1 Die ganze Wohnung eins greift so auch aufs Internet zu.

PC3 bekommt den Gatway 192.168.178.5 und DNS 192.168.178.5 Denn dieser greift ja auf den RV042 zu.

Nun habe ich das Proglem, das ich weder auf den Router in Wohnung 1, also 192.168.178.1 noch auf Router 2 192.168.178.2 und auf den NAS 192.168.178.4 zugreifen kann.

Wie kann ich das Problem lösen?

Danke schon mal

Link zu diesem Kommentar
Auf anderen Seiten teilen

Wie soll denn auch ein Routing funktionieren, wenn du nur ein Netz hast? :confused: Geroutet werden kann nur von einem in ein anderes (Sub)Netz.

Wenn du es so machst, wie von mir beschrieben, sollte es eigentlich funktionieren. Wenn nicht - WAS GENAU funktioniert nicht, bzw von wo nach wo kommst du nicht?

Sei doch nicht so sparsam mit den Informationen. Ohne entsprechend sinnvolle Rückmeldungen kann dir auch keiner bei deinem Problem helfen.

Link zu diesem Kommentar
Auf anderen Seiten teilen

Wie soll denn auch ein Routing funktionieren, wenn du nur ein Netz hast? :confused: Geroutet werden kann nur von einem in ein anderes (Sub)Netz.

dementsprechend hab ich natürlich die Routen mal raus genommen. Leider kann ich nur noch auf den RV042 zugreifen und alles andere ist nicht einmal mehr pingbar, obwohl ich auf dem PC3 noch komplett aufs Internet zugreifen kann, seltsam, ist aber so.

Wenn du es so machst, wie von mir beschrieben, sollte es eigentlich funktionieren. Wenn nicht - WAS GENAU funktioniert nicht, bzw von wo nach wo kommst du nicht?

Ich hab es komplett so gemacht aber es ging leider nicht. Hab mir dann noch mal das Benutzerhandbuch des RV042 gefressen und habe von statischem Routing auf dynamischen umgestellt.. Ergebniss war das ich nun von PC3 auf alle Fritzboxen zugreifen kann.

Sei doch nicht so sparsam mit den Informationen. Ohne entsprechend sinnvolle Rückmeldungen kann dir auch keiner bei deinem Problem helfen.

Wenn ich wüsste was ich noch an Informationen geben soll, dann könnte ich auch nicht mehr geitzen, *g*

Ich würde ja gern alle PC´s und Laptops und den NAS auch in ein Subnetz packen, aber leider ging das richtig schief. Habe jedem PC den dementsprechenden Router als Gateway und DNS zugewiesen. Wahrscheinlich war das auch das Problem.

Ich hoffe das hat jetzt mehr geholfen.

Dank schon mal

Link zu diesem Kommentar
Auf anderen Seiten teilen

dementsprechend hab ich natürlich die Routen mal raus genommen. Leider kann ich nur noch auf den RV042 zugreifen und alles andere ist nicht einmal mehr pingbar, obwohl ich auf dem PC3 noch komplett aufs Internet zugreifen kann, seltsam, ist aber so.
Losisch -weil du Router da hast und keine Switche... wie schon geschrieben. Router routen und switchen nicht, Und routen kann ein Router nur, wenn unterschiedliche (Sub)Netze vorhanden sind...

Ich hab es komplett so gemacht aber es ging leider nicht. Hab mir dann noch mal das Benutzerhandbuch des RV042 gefressen und habe von statischem Routing auf dynamischen umgestellt.. Ergebniss war das ich nun von PC3 auf alle Fritzboxen zugreifen kann.
"Geht nicht" ist keine Fehlerbeschreibung.

Bis wo kamst du jeweils, bzw was war alles nicht erreichbar?

Bis zu den Fritzboxen kommst du, da alle drei Netze directly connected sind auf dem RV042. die Routen ins Internet musst du aber dennoch manuell eintragen. genauso kannst du auch die Routen in die anderen Netzte statisch eintragen. aber wie schon geschrieben - wie das auf dem gerät genau eingetragen wird, weiss ich leider auch nicht, da ich das noch nie live vor mir hatte.

Wenn ich wüsste was ich noch an Informationen geben soll, dann könnte ich auch nicht mehr geitzen, *g*[...]
Wie schon gesagt - nützliche Informationen wären, von wo du was alles erreichst (jeweils exemplarisch für ein Gerät aus dem jeweiligen Subnetz reicht natürlich aus).
