USV Zeit berechnen

[ikesha]

Hi Jungs,

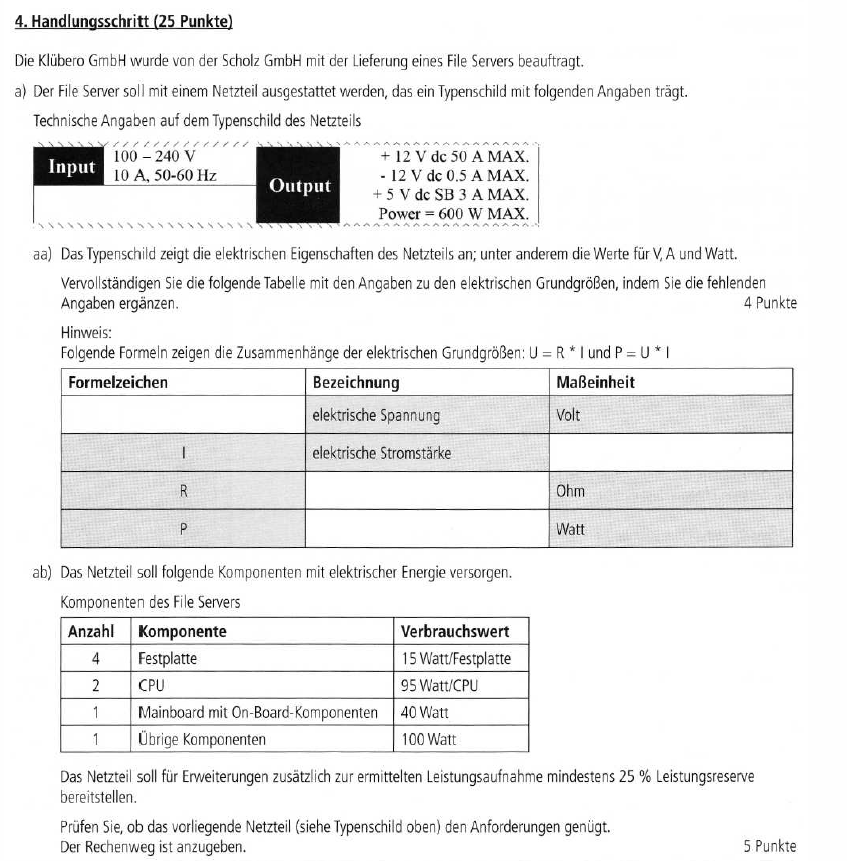

kann mir jemand aufklären, warum rechnet IHK bei dieser Aufgabe mit 75 Prozent???
Hab am Mittwoch Prüfung ?

Bearbeitet 6. Mai 2019 von ikesha

[ikesha]

[Mephisto89]

Wegen der 25% Leistungsreserve

[ikesha]

vor 3 Minuten schrieb Mephisto89:

Wegen der 25% Leistungsreserve

es wird doch nach 25% gefragt, nicht 75.?

[Rienne]

Es wird gefragt, ob das Netzteil den Anforderungen genügt. Dazu gehört, dass von den 100% der Leistung des Netzteiles noch mind. 25% als Reserve nicht genutzt werden sollen, so dass man ggf. noch erweitern kann. 100% - 25% = 75%.

[ikesha]

vor 2 Minuten schrieb Rienne:

Es wird gefragt, ob das Netzteil den Anforderungen genügt. Dazu gehört, dass von den 100% der Leistung des Netzteiles noch mind. 25% als Reserve nicht genutzt werden sollen, so dass man ggf. noch erweitern kann. 100% - 25% = 75%.

Danke?
Sehr gute Erklärung,
jetzt hab ich verstanden was die meinen.?

[R4zzoz]

vor 13 Stunden schrieb ikesha:

Warum muss man denn so rechnen? Reicht es nicht zu zeigen, dass die angeschlossenen Verbraucher das Netzteil nicht überbelasten?

also:

600 * 0,75 = 450 W

Angeschlossen sind 390 W. 450W - 390W = 60W, also könnte man sogar noch Verbraucher mit 60W mehr anschließen, 4 Festplatten zB.

Wie kommen die auf 520W?

Bearbeitet 7. Mai 2019 von R4zzoz

[Rienne]

vor 57 Minuten schrieb R4zzoz:

Wie kommen die auf 520W?

Ich muss zugeben, dass die Aufgabenstellung ein wenig verwirrend ist, aber ich versuche es mal nachvollziehbar zu erklären.

Der Aufgabentext lautet:

Zitat

Das Netzteil soll für Erweiterungen zusätzlich zur ermittelten Leistungsaufnahme mind. 25% Leistungsreserve bereitstellen.

Du hast eine ermittelte Leistungsaufnahme von (4*15W) + (2*95W)+40W+100W = 390W.

Gesucht wird x. Neben der ermittelten Leistungsaufnahme von 390W sollen also noch 25% "reserviert sein". => 390W+ 0,25x (das sind die 25% Reserve) = x

Die 25% beziehen sich also auf die "mindestens bereitzustellende Leistung" und nicht auf die, die von den Geräten benötigt wird. (Wie gesagt, etwas verwirrend gestellt die Aufgabe).

Wenn man diese Gleichung nun Schrittweise nach x auflöst erhält man 390W =0,75x => 390/0,75 W = x = 520W.



P.S.: Ich kann mir gut vorstellen, dass die Prüfer damals bei der Aufgabe auch die Rechnung 390W*1,25 = x = 487,5W und eine entsprechende Antwort wie "Das Netzteil mit 600W reicht aus" als korrekt bewertet haben.

Bearbeitet 7. Mai 2019 von Rienne

[R4zzoz]

Danke für die schnelle Antwort!

Ist total nachvollziehbar was du meinst, aber diese Aufgabenstellung zu verstehen war für mich schon wie eine separate Aufgabe. ?

[Manisch]

Am 3.5.2019 um 19:51 schrieb Fisi2020:

Wo liegt denn genau dein Problem? Die Lösung sollte so ähnlich aussehen:



12V * 14Ah = 168VAh -> 168Wh -> 168W (Die Stunden kann man einfach wegkürzen)

560W / 168W = 3,33 ~ 4 (Es muss aufgerundet werden da 3 nicht ausreichen)

AW: Es werden 4 Akkupacks benötigt.



Mit der angegeben Formel prüfen ob das Ergebnis stimmt:

Überbrückungszeit = (4 * 14Ah * 12V) / 560W = 1,2 (Reicht für die Überbrückungszeit aus)

Hi,

ich glaube deine Lösung ist falsch... kann aber auch sein das ich falsch liege. Es sollen 45 Minuten erreicht werden. Bei Drei Akkus kommt man auf eine Zeit von 55 Minuten. Bei vier auf 1:12h. Ich habe es ausgerechnet, in dem ich die Beigefügte Formel umgestellt habe: X * 14AH *12V / 560 = 0,75  (0,75 = 45minuten / 60)--> das sind dann 2,5 Akkus die gebraucht werden also aufgerundet 3

[OkiDoki]

Schön, dass du nach einem Jahr etwas aufklärst, dass ein paar Beiträge unter dem von dir zitierten Beitrag bereits aufgeklärt wurde ... ^^

Bearbeitet 30. April 2021 von OkiDoki

[Charly_trg]

Am 25.4.2019 um 22:04 schrieb maeckie:

Uff, also die Kapazitäten addieren sich bei zusammengeschalteten Batterien natürlich nicht.

Die Angabe der 20 Batterien kann hierbei ignoriert werden und ist halt IHK-Trick um auf Kenntnis zu prüfen. Die 20 Batterien erzeugen 240Volt mit 4,5AH.

t wird gesucht.

t=W/S      Zeit=Arbeit/Scheinleistung ( Da hier der Wirkungsgrad der Netzteile der Disk-Arrays nicht angegeben wird, müssen wir hier die Leistungsaufnahme von 400VA nehmen, Erinnerung VA=Watt )

W=Q*U    Arbeit=Kapazität*Spannung

also W=Q*U  (4,5AH*0,7)*240V=756WH (Wattstunden)

und t=W/S    756VAH/800VA =0,945H=3402sec=56min42sec

Euer Ergebnis ist zwar richtig, die Herleitung aber nicht korrekt und würde Punkteabzug geben.

Was genau ist die Scheinleistung und wieso werden nur die 12V von den 20 Akkumulatoren multipliziert und die 4,5Ah nicht?

[houseshow]

Am 21.4.2023 um 14:05 schrieb Charly_trg:

Was genau ist die Scheinleistung und wieso werden nur die 12V von den 20 Akkumulatoren multipliziert und die 4,5Ah nicht?

Genau erklären kann ich es dir nicht aber er hat einen anderen Lösungsweg gewählt, du kannst entweder 20x die Kapazität nutzen oder 20x die Spannung, der Rechenweg unterscheidet sich dann. Die IHK hatte in Ihrem Lösungsvorschlag allerdings die Kapazität multipliziert (das ist auch der Weg den ich gegangen wäre/bin).

Zum Thema Scheinleistung ist der Link hier denke ich relativ verständlich.

Bearbeitet 24. April 2023 von houseshow

[tssixtyone]

Ich komme bei der USV immer durcheinander, teilt man die USV Menge durch die gezogene Menge zB 800USV/500W Server oder andersrum? Gibt es da ein Trick das man sich merken kann oder habe ich da etwas falsch verstanden?
